TRISTAN&ISOLDE IV

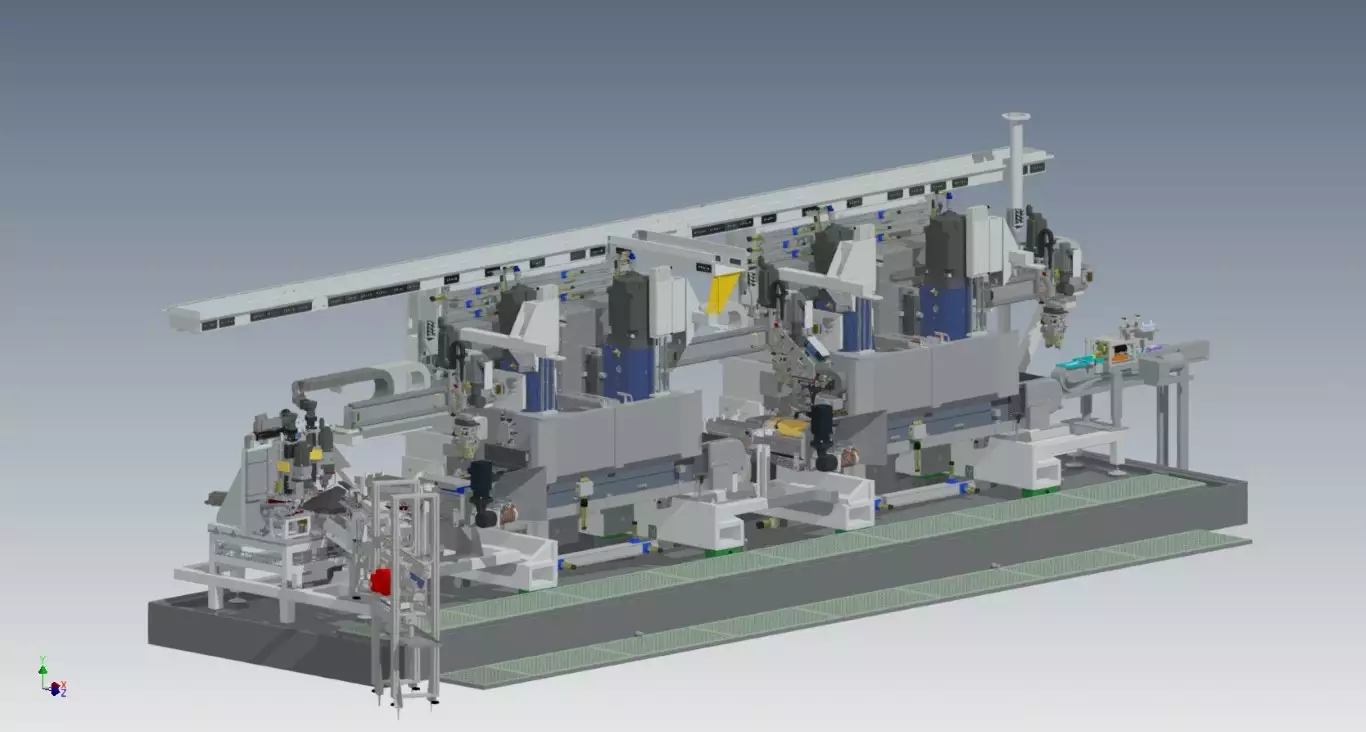

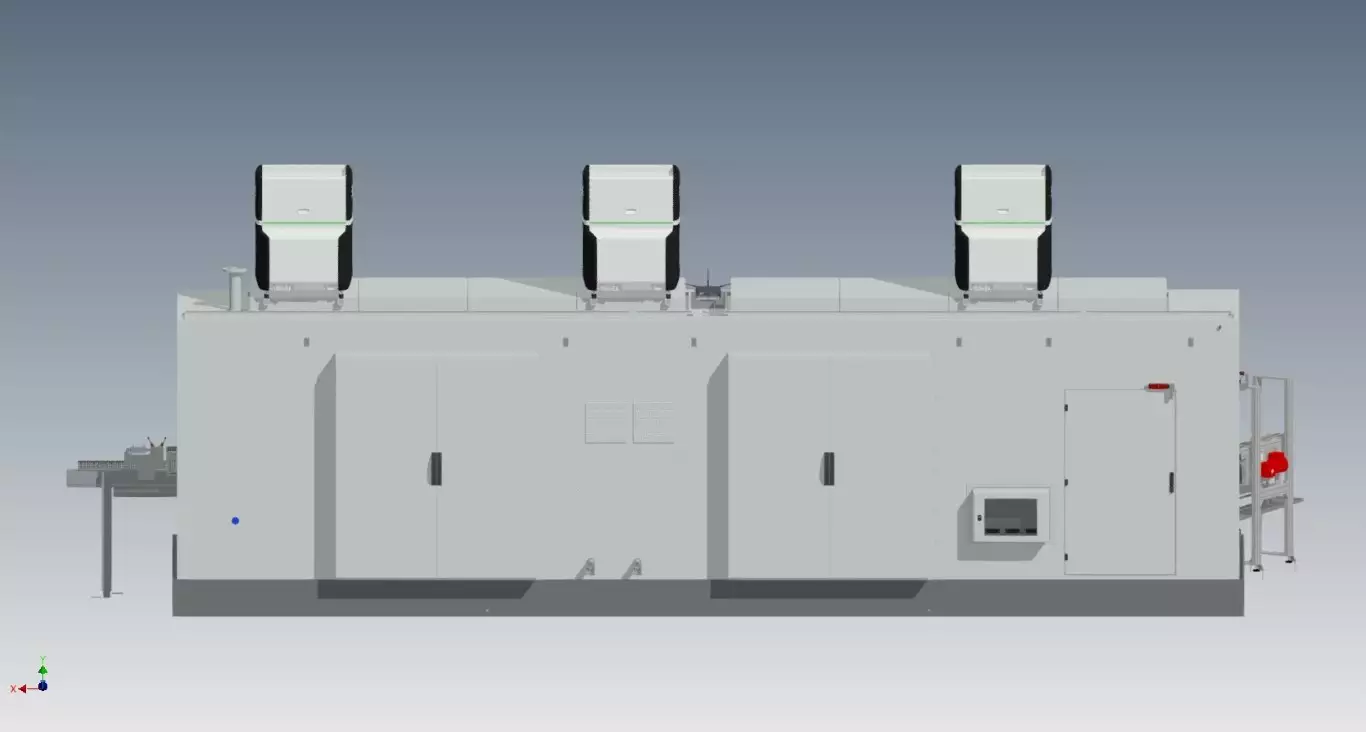

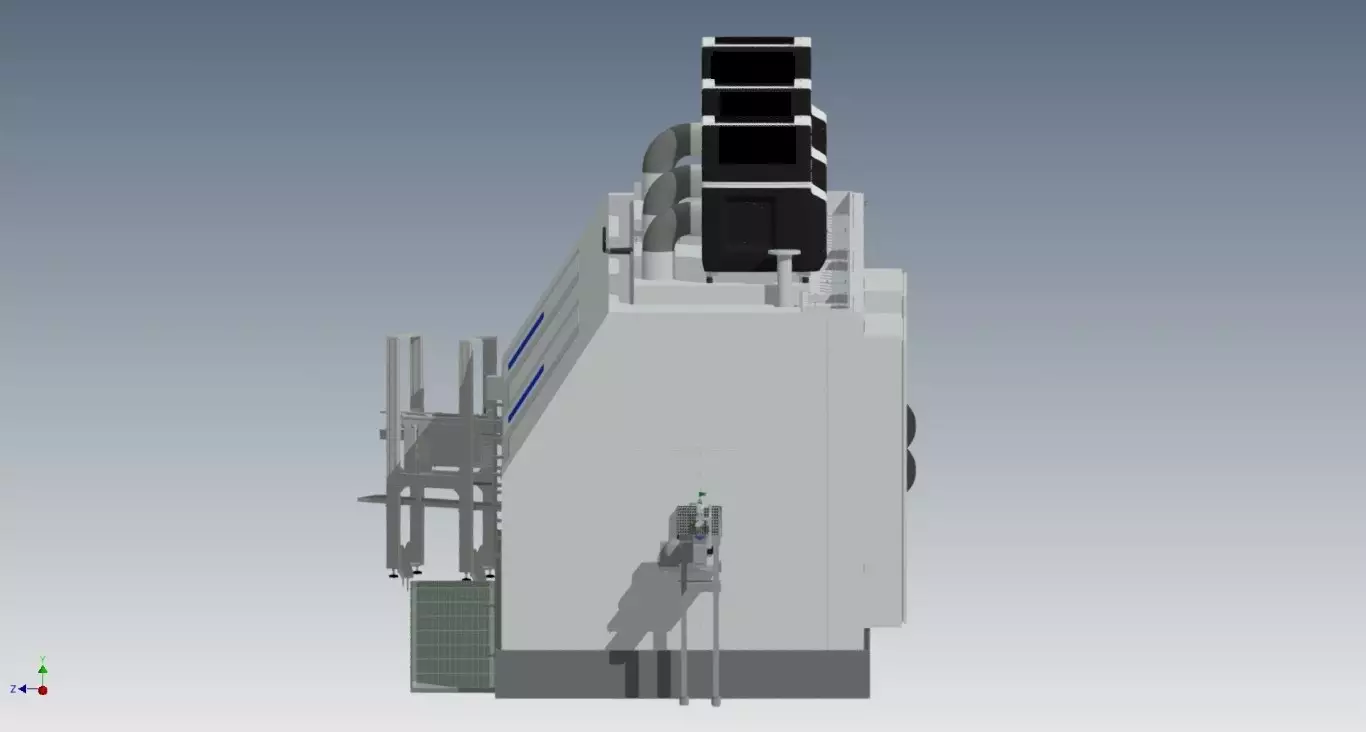

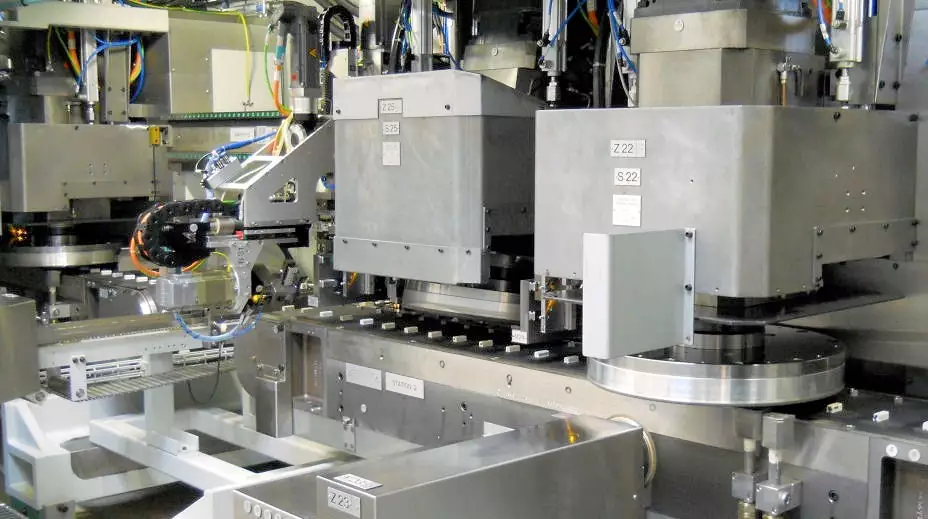

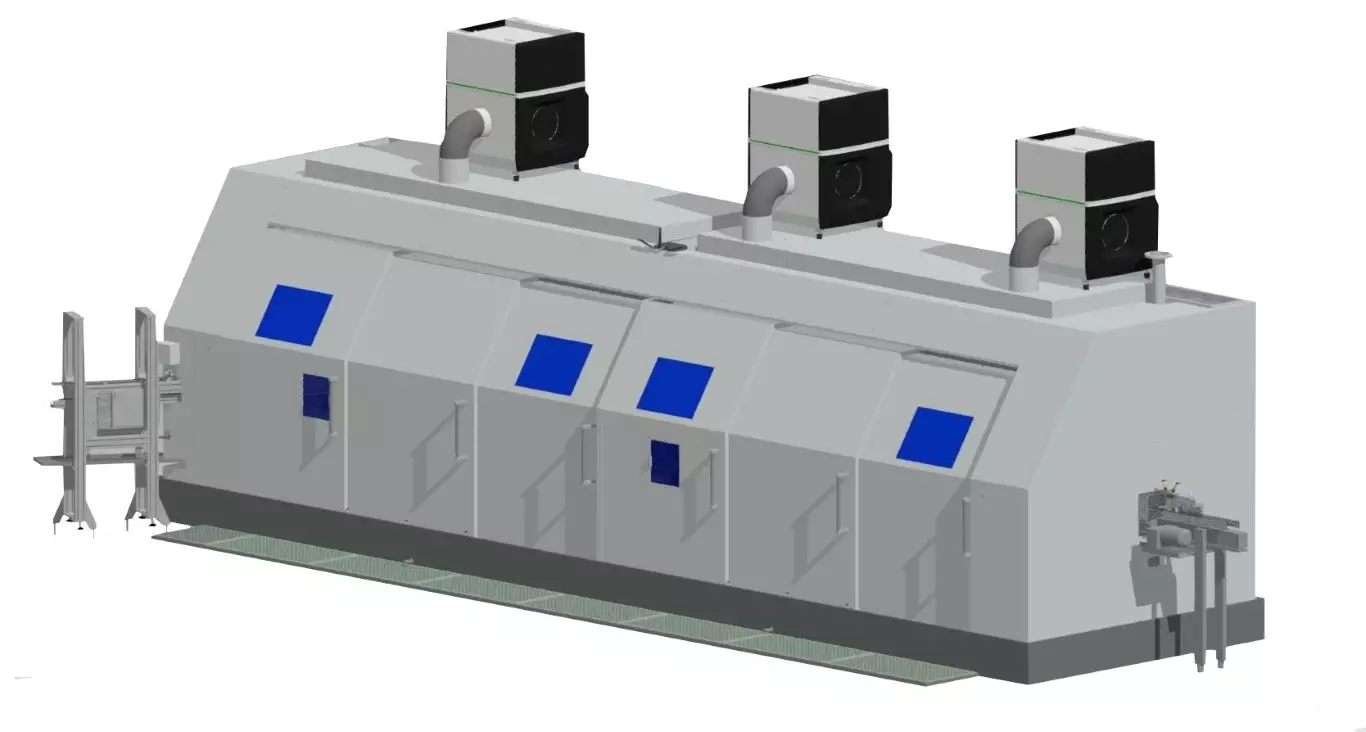

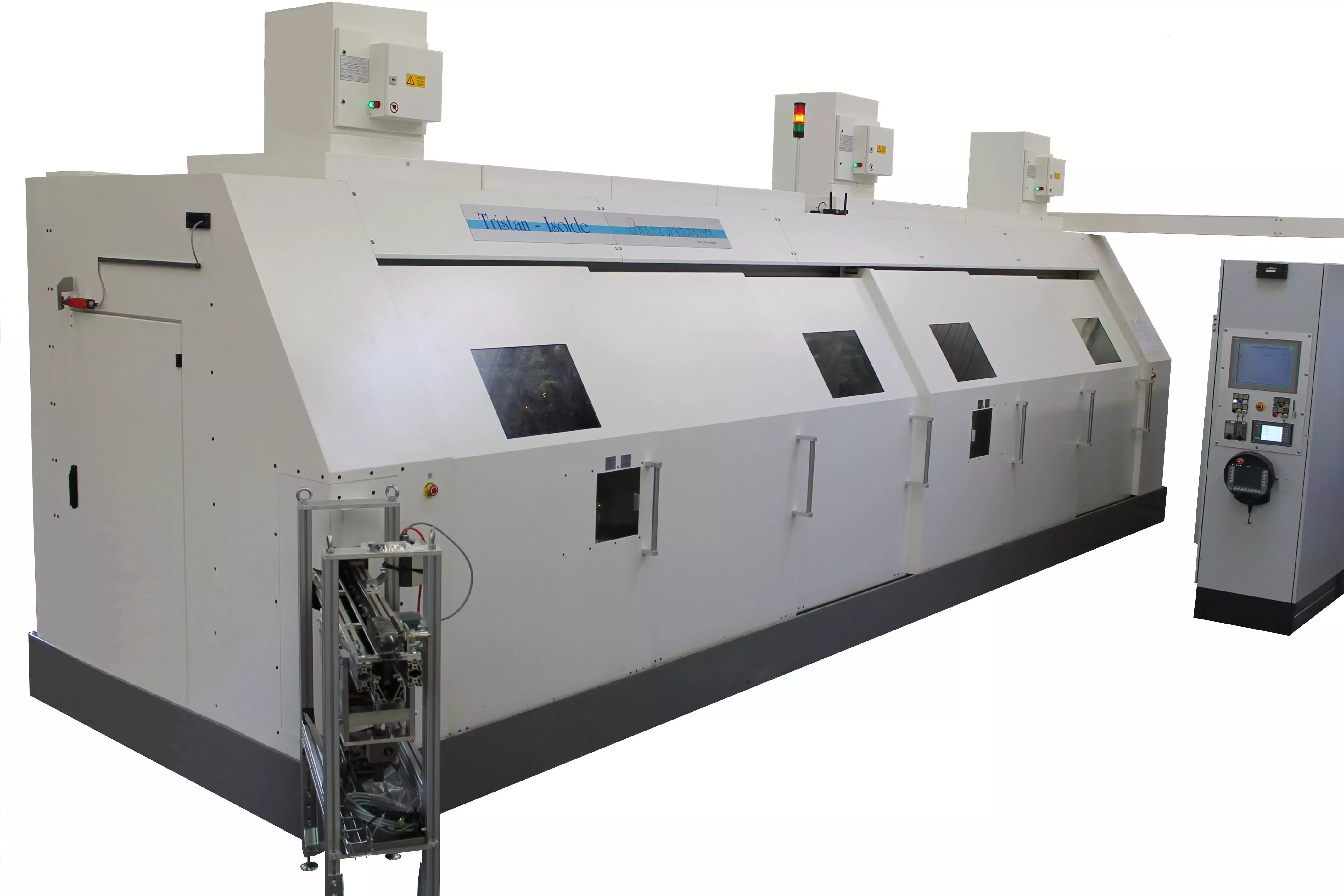

Machine à rectifier en continu 4 broches verticales + 1 station d’anglage. Application dédiée à l'usinage des bielles




Performances

Construite pour produire en 24/7
Rectification de 6 faces + anglage
Temps de cycle 6,5 secondes/bielle
Rectification du trapèze jusqu'à 8mm en un passage
Mesure et asservissement automatique

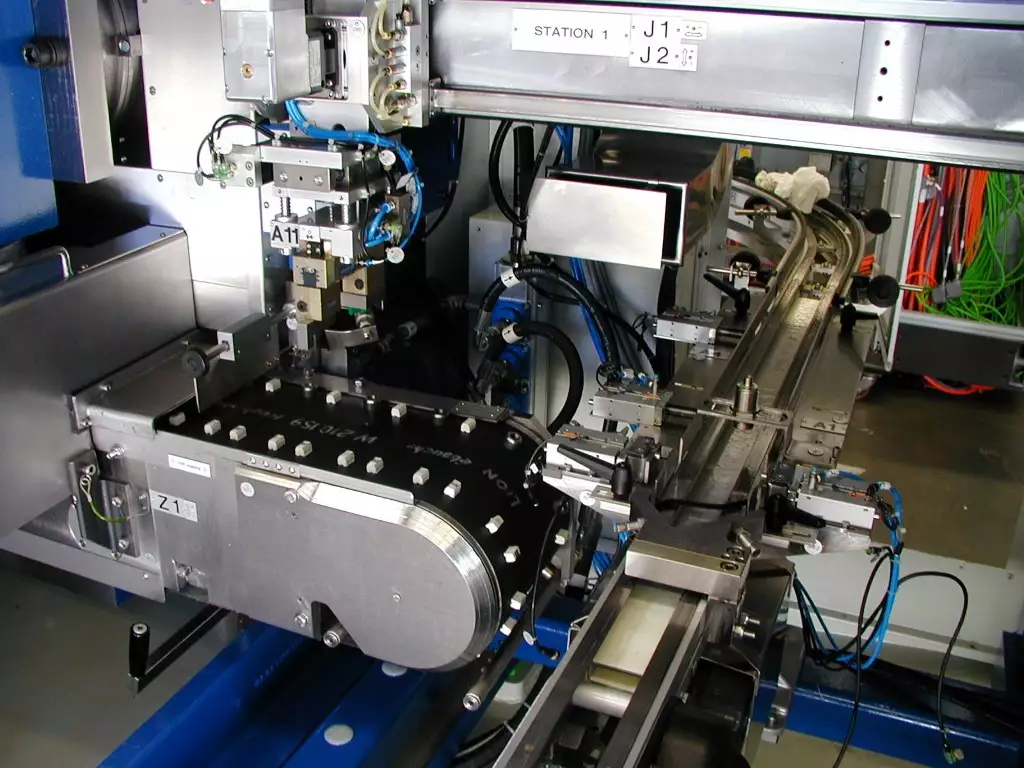

Chargement et déchargement 100% automatique
Conçu pour être intégrée dans les lignes de production automobiles
Résolution 0,001 mm

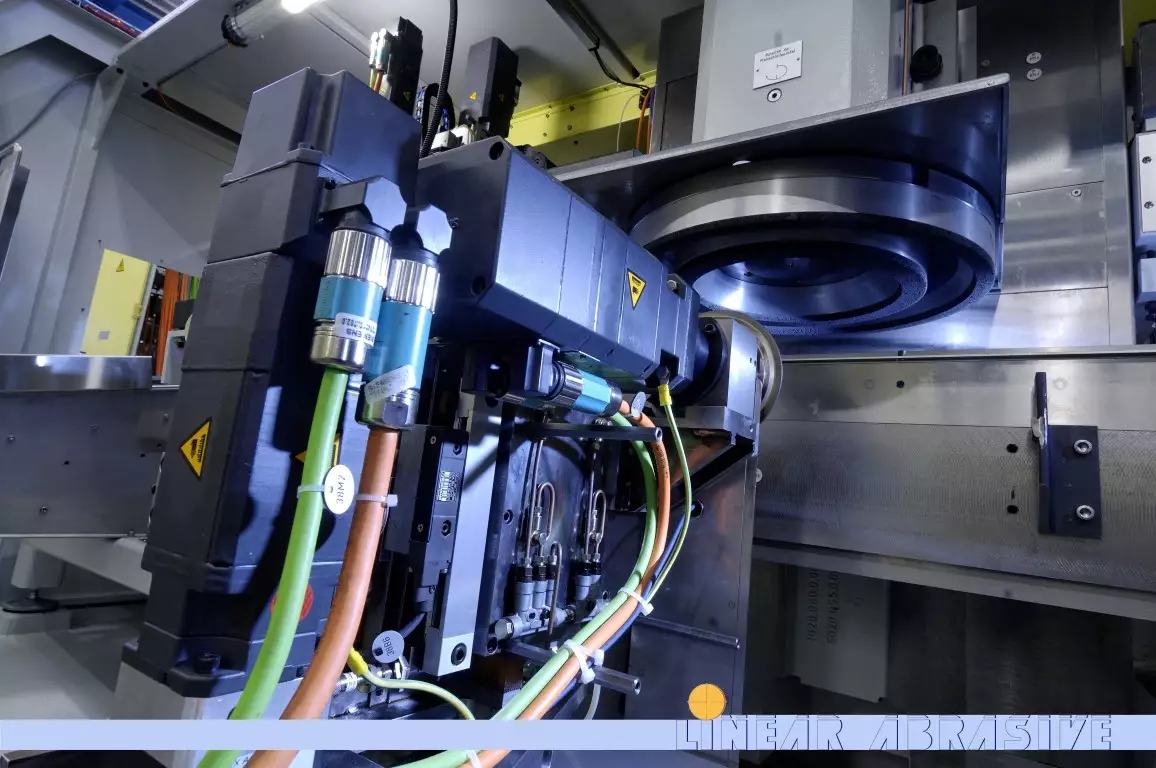

Broche haute performance à entrainement direct
Bâti très rigide en fonte grise combiné de béton précontraint







Documents

Spécifications techniques


  • Nombre de broches 4
  • Broche ø200x500 mm
  • Axe Z 120 mm
  • Vitesse de rotation 0 - 3500 tr/min
  • Puissance 4x 28 kW
  • Largeur Max. 285 mm
  • Hauteur Max. 100 mm
  • Outils abrasifs CBN / Diamant / Al2O3
  • Meule ø500 mm
  • Avance Temps de cycle 6,5 s/bielle
  • Commande Siemens S7/1500/TIA
  • Poids total 10 -15 t
  • Surépaisseur Max. 8 mm
  • Résolution 0,001 mm

Technologies

Rectification plane en continu

4VV'VV'


Rectifieuse de surfaces planes et angles, équipée de 2 broches verticales et de 2 broches à angle variable
