STAG 300/600

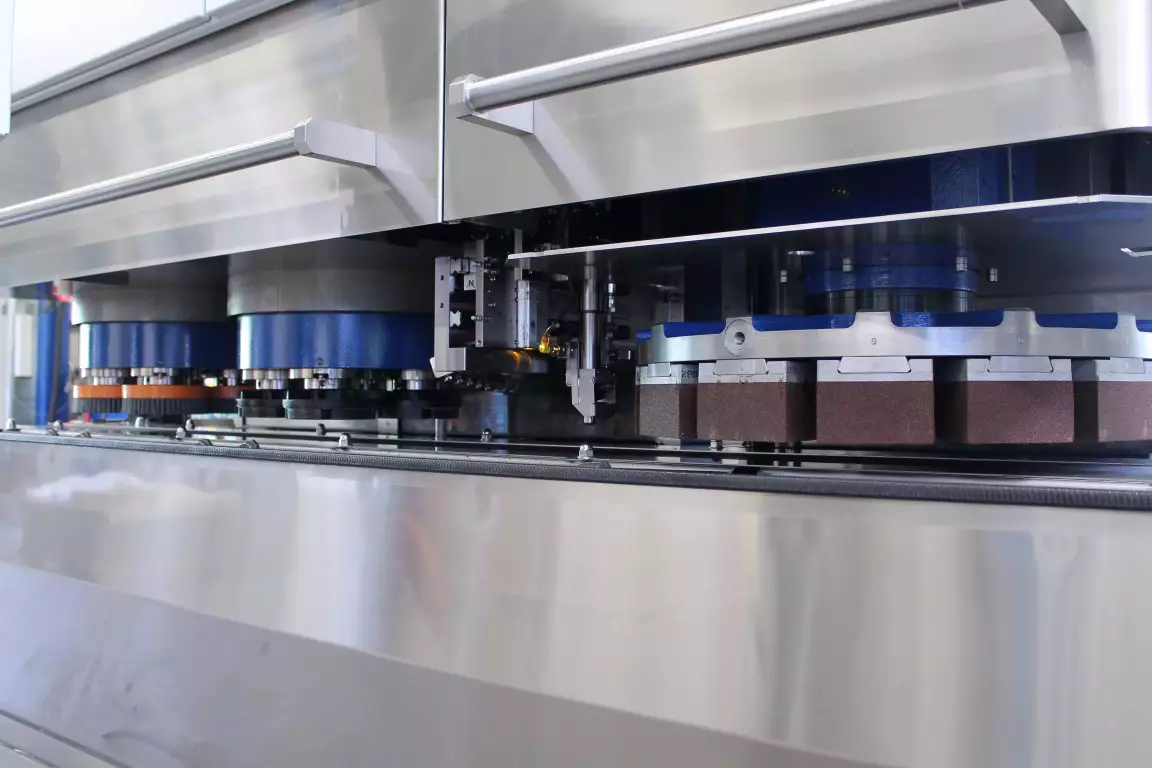

Machine à rectifier en continu modulable jusqu’à 3 stations verticales



Performances

Résolution 0,001 mm
Broches hautes performances à entrainement direct
Bâti rigide modulable en acier combiné de béton précontraint
Mesure et asservissement automatique
Module de brossage et/ou polissage additionnel
Machine modulable jusqu’à 3 stations en continu
Chargement automatique, semi-automatique ou manuel






Documents

Spécifications techniques


  • Nombre de broches 1 + Bürsteinheit (Option)
  • Broche ø200x500 mm
  • Axe Z 150 mm
  • Vitesse de rotation 0 - 3000 U/min
  • Puissance 39 kW
  • Largeur Max. 285 mm
  • Hauteur Max. 120 mm
  • Outils abrasifs CBN / Diamant / Al2O3
  • Meule ø600 / ø500 mm
  • Avance 0 - 6000 mm/min
  • Commande Siemens S7/1500/TIA
  • Poids total 5 - 7 t
  • Surépaisseur Max. 8 mm
  • Résolution 0,001 mm
